[Concept | Auth] 회원인증 플로우 정리 (5) - RefreshToken 운용

3계층 구조의 서버환경에서 RefreshToken 운용법을 정리한다.

---

> 작성일 : 2025-01-13
> Cloud : AWS

---

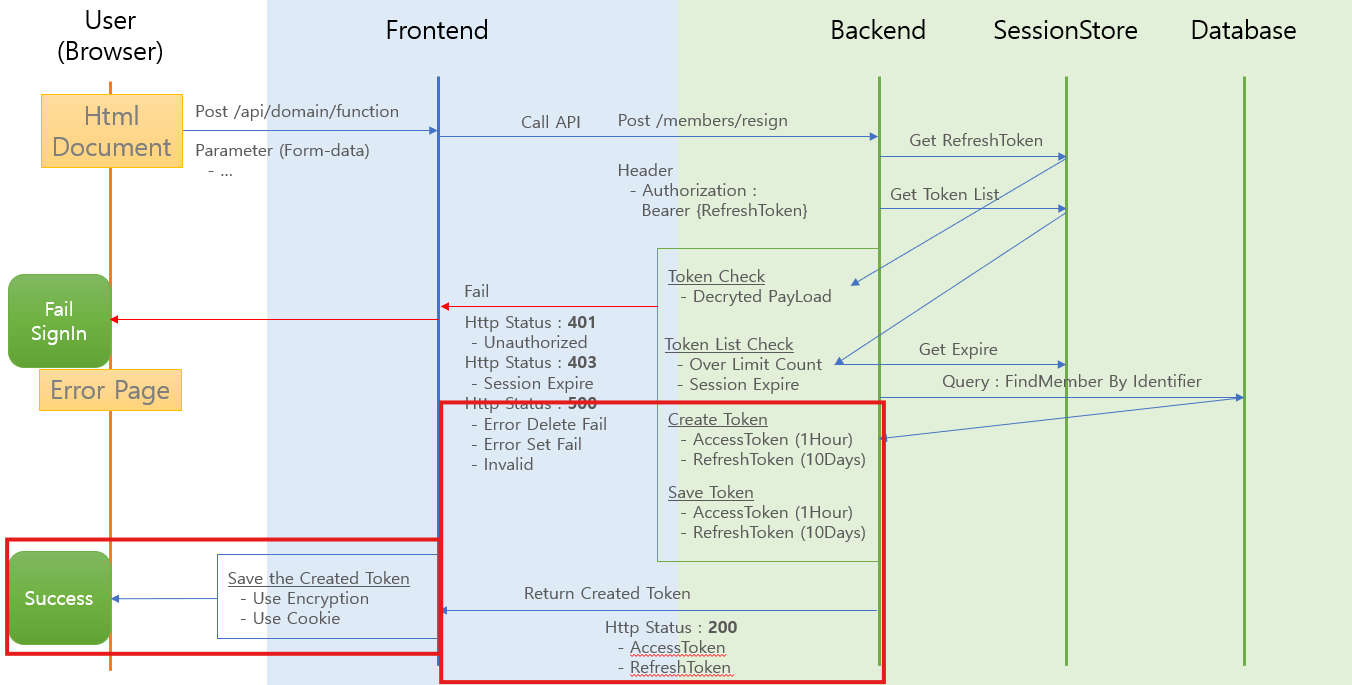

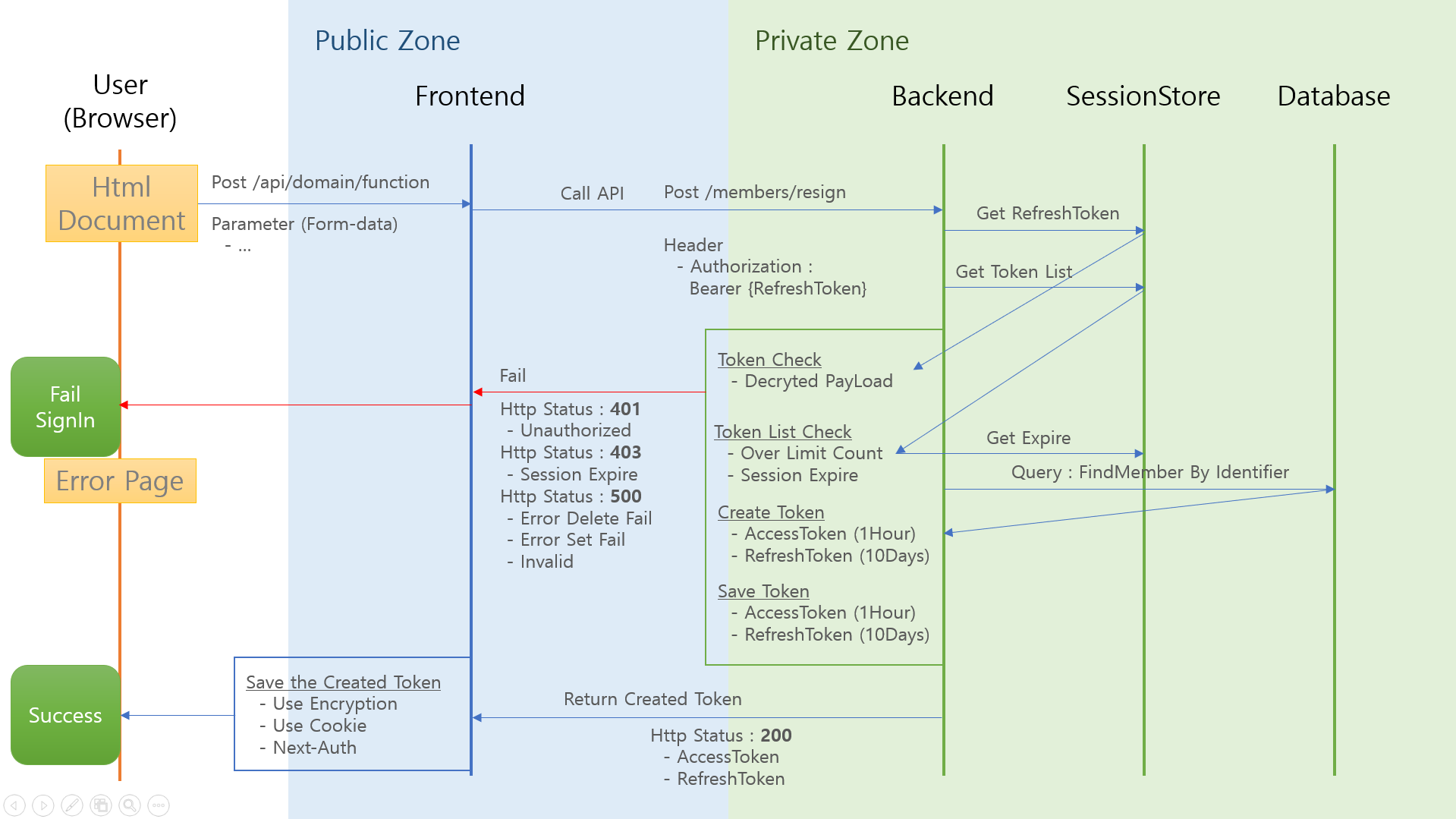

<1> 전체 플로우

• User(Browser) : 사용자가 브라우저를 통해 접근
• Frontend : 프리젠테이션 (Client Tier)
• Backend : 비즈니스 로직 (Application Tier)
• Database : 데이터 (Data Tier)
• SessionStore : 분산서버 환경에서 세션공유용 스토어



---



<2> 상세

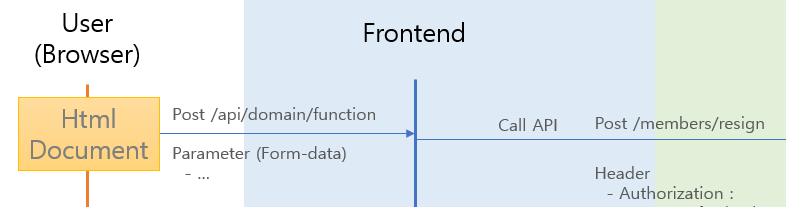

<2-1> 사용자가 권한을 필요로 하는 정보 요청

1차 AccessToken 확인 불가시 RefreshToken으로 재인증 처리한다.

Frontend
  - 사용자에게 처리중 화면을 제공

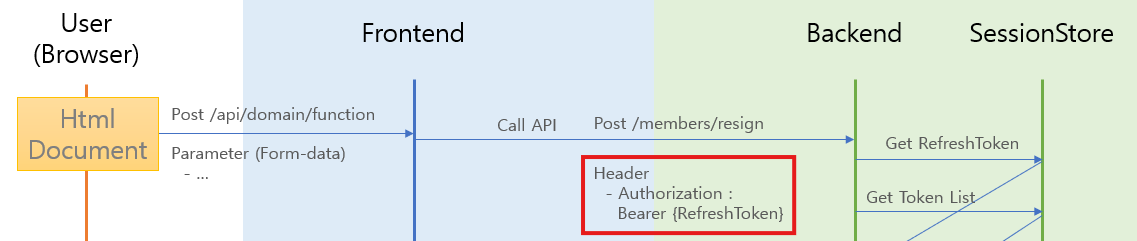

<2-2> API 호출

브라우저를 통해 전달된(cookie) 인증토큰을을 복호화 해서 RefreshToken을 해더에 넣어 호출한다.

Frontend : 브라우저를 통해 전달된(cookie) 인증토큰을 서버사이드에서 복호화 한 후 RefreshToken을 헤더에 포함시켜 API 호출
Backend : SessionStore를 통해 권한 확인

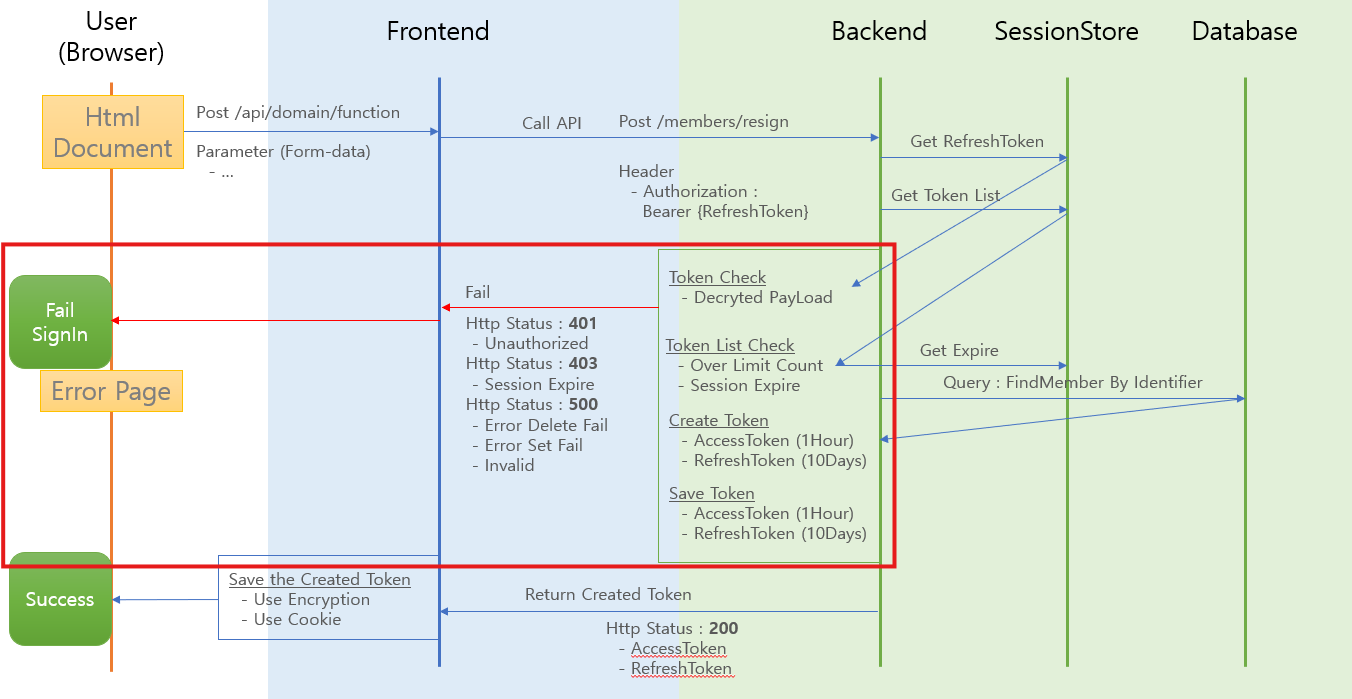

<2-3> 에러 처리

토큰 복호화 불가시, 세션스토어에서 토큰 확인불가시, 중복된 로그인 제한 초과시 에러처리

Backend : 세션스토어를 확인해 유효하지 않은 토큰일 경우 에러를 리턴한다
  - httpStatus : 401 / 토큰 복호화 불가
  - httpStatus : 403 / 토큰확인 불가
  - httpStatus : 500 / 토큰 처리시 에러
Frontend : 사용자에게 에러화면 제공

<2-4> 재인증 성공 처리

AccessToken / RefreshToken이 재발행 되고 암호화된 형태의 인증키가 쿠키에 재저장 된다.

Backend :
  - 토큰 재발행
  - httpStatus : 200 / 재인증 성공
Frontend : 재인증 후 정보 재요청
